Qu'est-ce qu'une cosse électrique ou un connecteur à sertir ?

Les cosses et connecteurs à sertir servent à créer un embout sur un câble ou composant qui va permettre de faire un branchement avec un autre câble ou composant.

Ils existent beaucoup de différents types de cosses à sertir. Chaque cosse a été conçue pour un usage spécifique.

Nous distinguons ces types de connecteurs à sertir :

• Cosse à oeillet

Les connecteurs à sertir existent dans une multitude de formes et applications. Chaque cosse électrique à été développée pour une utilisation précise.

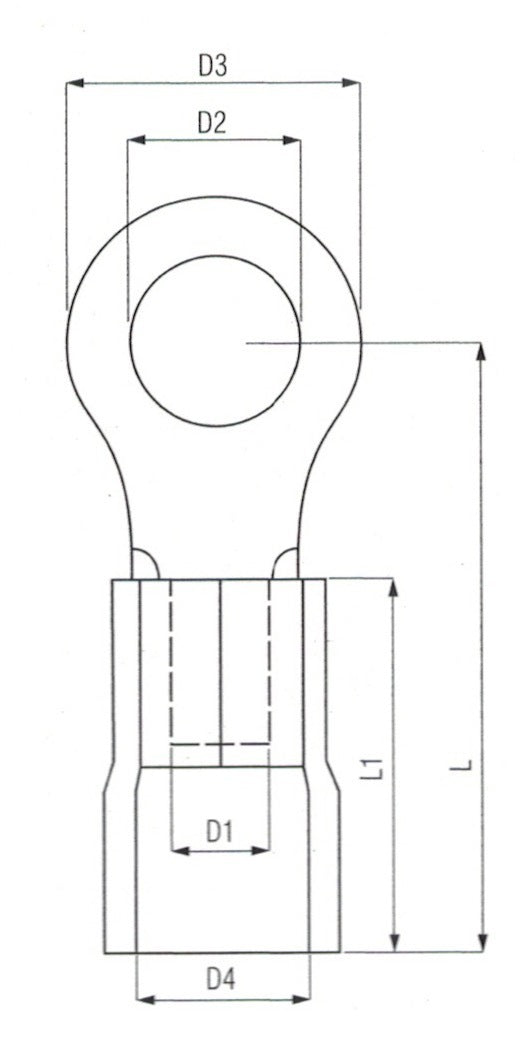

Cosse à oeillet

Les connecteurs à oeillet permettent de fixer un fil ou câble sur la tête d'un boulon ou une tige filetée. La cosse à sertir est fixée ensuite avec un écrou. Ce type de cosse est aussi connue comme un connecteur à anneau. Elle est partiellement isolée en PVC, la partie métallique est en cuivre. Elle peut résister des tensions de 600V et des températures à 75°C maximum. Cette cosse est étamée avec une mince couche d'étain pour empêcher la cuivre de oxyder.

La partie 'entrée de câble' de la cosse peut être renforcée en cuivre à l'intérieur au lieu de n'avoir que de pvc.

Les numéros de référence de notre catalogue finissent par un D pour les cosses renforcées. Exemple : 81106BD

Cosse cylindrique mâle / femelle

Un connecteur cylindrique est utilisée en paire. Nous pouvons connecter une cosse cylindrique mâle avec une cosse cylindrique femelle. Ces cosses à sertir cylindriques permettent de connecter 2 câbles correctement. L'avantage de ce type de branchement, c'est que vous pouvez toujours débrancher la connexion faite avec cette paire, d'une cosse mâle et d'une cosse femelle.

La cosse mâle est isolée partiellement et la cosse femelle entièrement. Une fois que les 2 cosses sont connectées, le branchement est isolé entièrement. Vous ne courrez pas de risque de toucher un courant électrique ( sauf si une partie de câble qui entre dans un des 2 connecteurs est dénudée ).

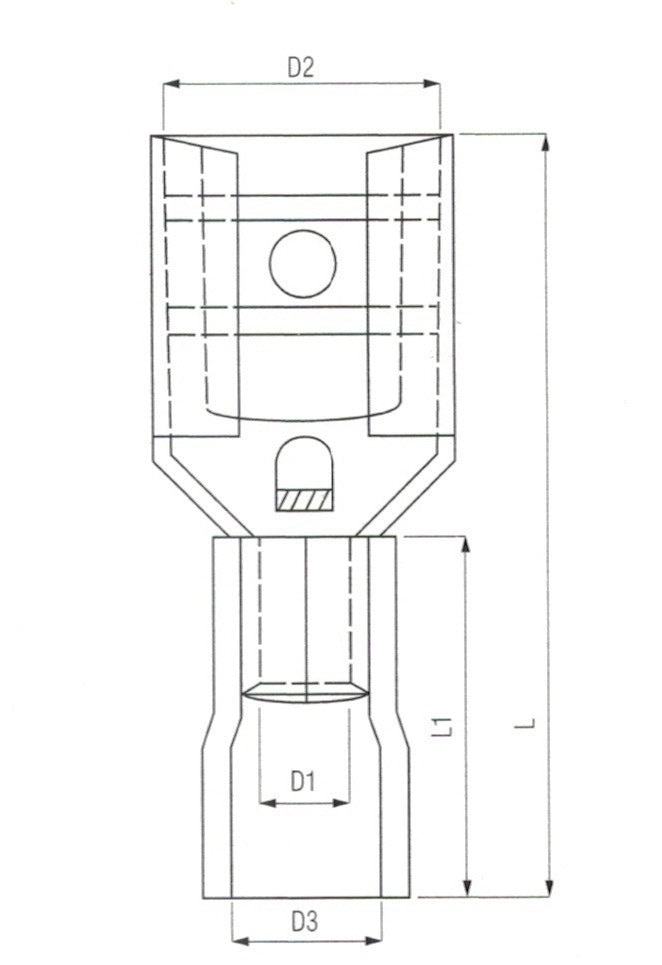

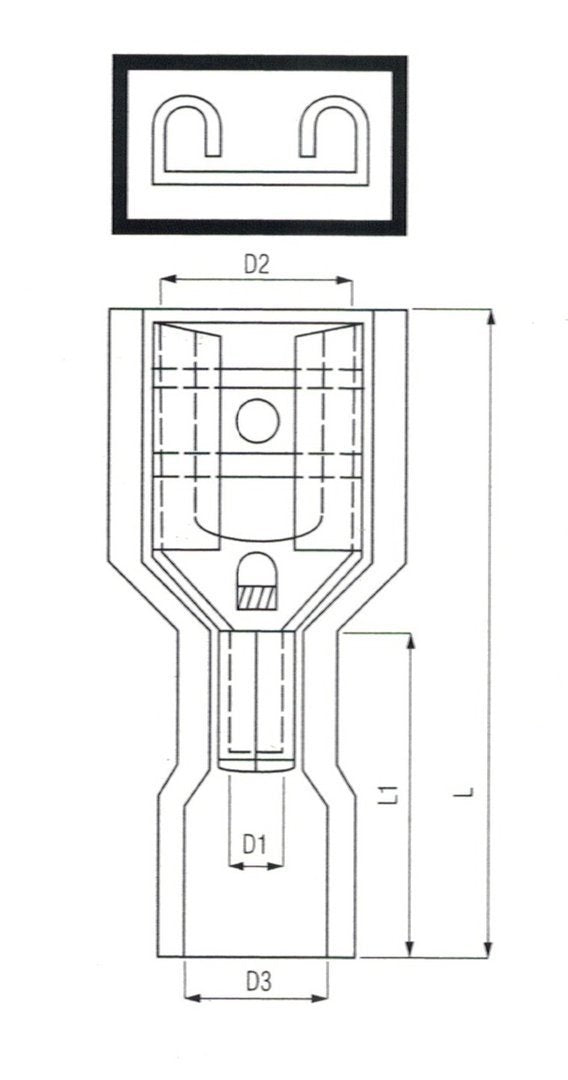

Cosse clip / faston femelles

Ce type de cosse permet de facilement connecter et déconnecter le branchement avec la partie mâle (connecteur à languette ou cosse faston mâle). Une connexion donc isolée et en sécurité tout en gardant la possibilité de débrancher le lien avec l'autre composant. Les cosses faston existent en plusieurs largeurs :

• 2.8mm
• 4.8mm
• 6.3mm

Ces connecteurs clips sont disponibles en jaune, bleu et rouge, ce qui vous permet d'avoir une cosse adaptée en fonction de diamètre du câble recevant la cosse en question.

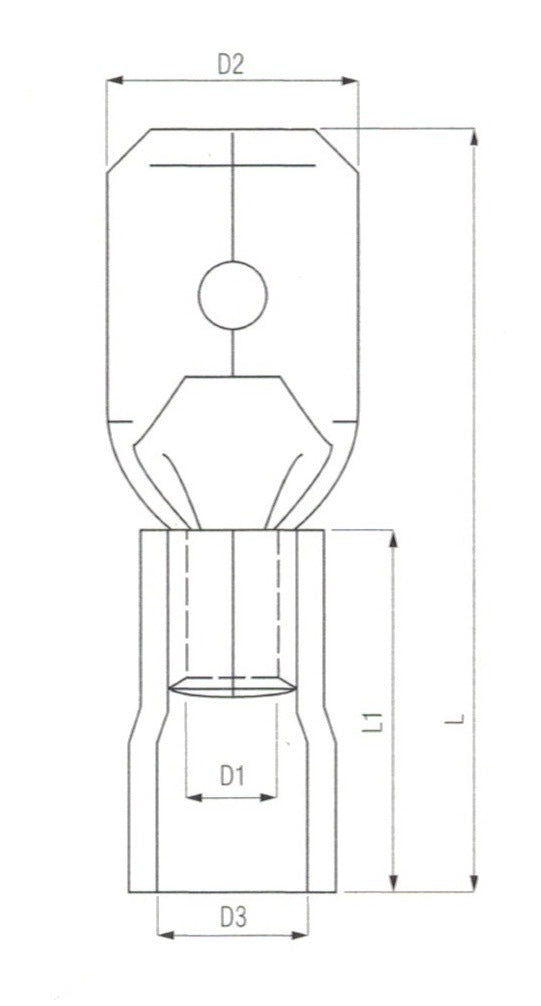

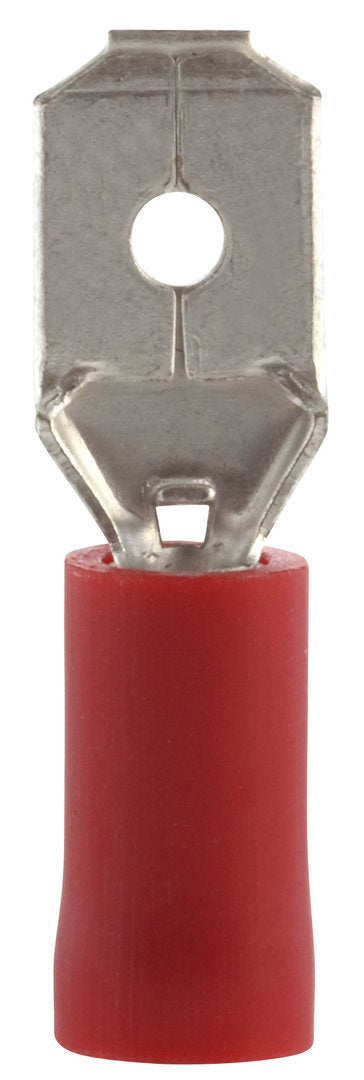

Cosse à languette / Cosse faston mâle

Ce connecteur peut être utilisé en pair avec la cosse faston femelle. Une connexion simple et efficace, entièrement isolée. La cosse à languette est partiellement isolée, mais en la connectant avec la cosse faston femelle isolée le branchement est isolé à 100%, pour les cosses femelles isolées entièrement. Nos cosses à languette en jaune, rouge ou bleu ont toutes une largeur de 6.3mm.

En cas de besoin d'autres largeurs, veuillez nous contacter. D'autres largeurs sont disponibles sur commande.

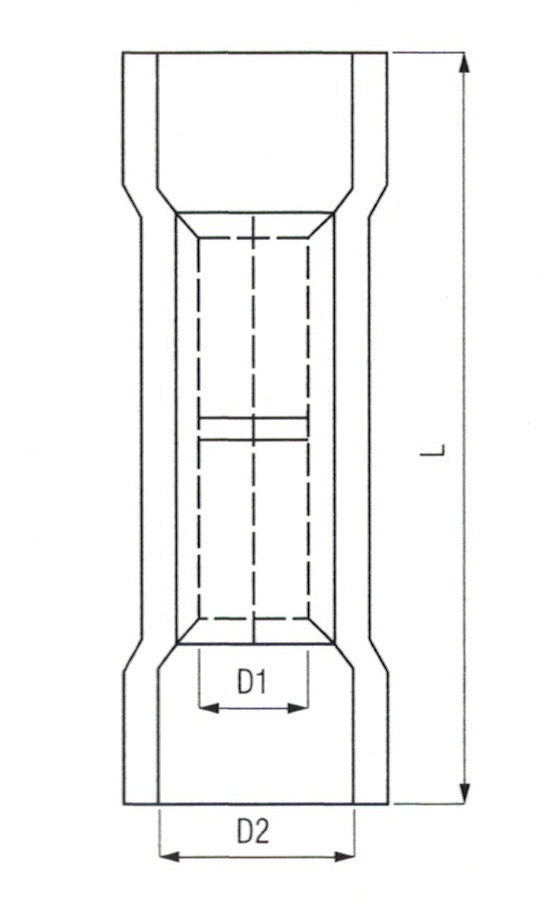

Connecteur prolongateur à sertir

Cette cosse prolongateur va pouvoir tout simplement connecter 2 câbles ensemble. Il suffit de mettre dans chaque coté de la cosse à épissure un bout de câble et la sertir ensuite avec une pince à sertir. Cette connexion durable vous fournit une bonne résistance à la traction. Pensez à bien dénuder les 2 bouts de câbles qui vont rentrer dans le prolongateur à sertir. Les cosses dans notre gamme peuvent recevoir des câbles entre 1,5mm² et 6mm². Ce prolongateur à épissure établi une liaison entre 2 câbles sans soudure et sans avoir besoin d'une boîte de dérivation.

Cosse à fourche

Ce connecteur à bague fendue est très pratique pour les applications où la cosse à oeillet ne passe pas. La cosse à fourche peut ce glisser sous un écrou ou tête de visse sans problème. Vérifiez que vous avez le bon diamètre de la tige filetée ou du boulon pour faire rentrer ce connecteur. Il est disponible en 4.3mm et 5.3mm de diamètre. Pour d'autres diamètres de trou veuillez nous contacter. Disponible sur commande.

Cosse à repiquage

Un connecteur faston femelle avec une languette mâle qui permet un autre connecteur de s'ajouter sur le même branchement. 3 fils ou câbles qui se joignent sur le même courant. On utilisera donc un connecteur faston mâle pour la connexion principale est un connecteur faston femelle qui se branche sur la languette de répiquage. Dans notre gamme de cosse vous trouverez ce connecteur pour des câbles entre 1.5mm² et 6mm² en rouge, jaune ou bleu.

Cosse électrique

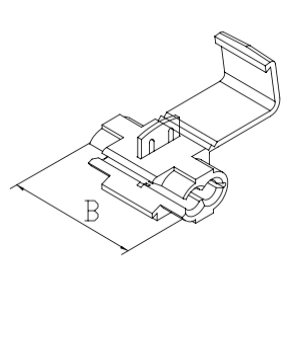

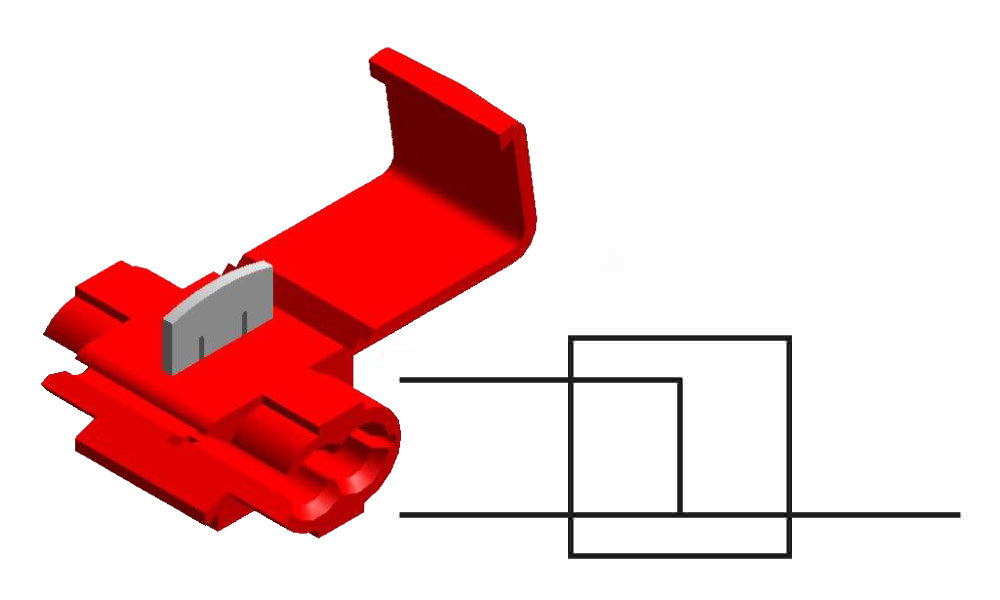

Une cosse à sertir permet de connecter des câbles et composants en toute sécurité. Elle va tout simplement créer une connexion entre 2 câbles par une cosse prolongateur, un connecteur à repiquage ou une cosse à dérivation. Les possibilités sont nombreuses. Pour chaque application, une cosse électrique spécifique et adaptée va vous permettre de créer une connectique optimisée. Des nombreuses cosses existent, chacune avec un embout différent, pour se connecter directement à un composant électrique. L'appareil électrique aura un boulon ou un autre embout connecteur intégré pour se connecter à un câble avec une cosse montée à une extrémité.

Pince à sertir cosse

Pour le montage d'une cosse électrique vous aurez besoin d'une pince. Nous vous conseillons d'utiliser une pince à sertir. Une pince à sertir a trois encoches. Une encoche pour chaque type de cosse:

• cosse électrique rouge
• cosse électrique bleu
• cosse électrique jaune

En utilisant une pince à sertir pour cosse électrique le sertissage sera parfait. Pharos boutique ne fournit que d'outillage professionnel. Avec cette pince à sertir de Pharos boutique vous aurez un vrai outil performant et efficace.

Embout à sertir

Un embout de câble vous permet de connecter un câble avec un autre câble ou composant. Un embout à sertir est un connecteur électrique (aussi appelé cosse électrique). Ce connecteur est partiellement ou entièrement isolé. L'embout à sertir crée une connexion avec un câble ou un appareil électrique qui permet de se déconnecter à un moment ultérieur.
